Que es un ic
escasez de chips de silicio
Circuito integrado (CI), también llamado circuito microelectrónico, microchip o chip, conjunto de componentes electrónicos, fabricado como una sola unidad, en el que los dispositivos activos miniaturizados (por ejemplo, transistores y diodos) y los dispositivos pasivos (por ejemplo, condensadores y resistencias) y sus interconexiones se construyen sobre un fino sustrato de material semiconductor (normalmente silicio). El circuito resultante es, por tanto, un pequeño «chip» monolítico, que puede ser tan pequeño como unos pocos centímetros cuadrados o sólo unos pocos milímetros cuadrados. Los componentes individuales del circuito suelen tener un tamaño microscópico.
Los circuitos integrados tienen su origen en la invención del transistor en 1947 por William B. Shockley y su equipo de los Laboratorios Bell de la American Telephone and Telegraph Company. El equipo de Shockley (que incluía a John Bardeen y Walter H. Brattain) descubrió que, en las circunstancias adecuadas, los electrones formaban una barrera en la superficie de ciertos cristales, y aprendieron a controlar el flujo de electricidad a través del cristal manipulando esta barrera. El control del flujo de electrones a través de un cristal permitió al equipo crear un dispositivo que podía realizar ciertas operaciones eléctricas, como la amplificación de la señal, que antes realizaban los tubos de vacío. Llamaron a este dispositivo transistor, de una combinación de las palabras transferencia y resistencia. El estudio de los métodos de creación de dispositivos electrónicos con materiales sólidos pasó a conocerse como electrónica de estado sólido. Los dispositivos de estado sólido resultaron ser mucho más resistentes, fáciles de trabajar, más fiables, mucho más pequeños y menos costosos que los tubos de vacío. Utilizando los mismos principios y materiales, los ingenieros pronto aprendieron a crear otros componentes eléctricos, como resistencias y condensadores. Ahora que los dispositivos eléctricos podían hacerse tan pequeños, la mayor parte de un circuito era el incómodo cableado entre los dispositivos.
¿qué hace un circuito integrado?
El primer chip de circuito integrado (CI) monolítico planar se demostró en 1960. La idea de integrar circuitos electrónicos en un único dispositivo nació cuando el físico e ingeniero alemán Werner Jacobi desarrolló y patentó el primer amplificador de transistores integrado conocido en 1949 y el ingeniero de radio británico Geoffrey Dummer propuso integrar una variedad de componentes electrónicos estándar en un cristal semiconductor monolítico en 1952. Un año después, Harwick Johnson presentó una patente para un prototipo de CI. Entre 1953 y 1957, Sidney Darlington y Yasuo Tarui (Laboratorio Electrotécnico) propusieron diseños de chips similares en los que varios transistores podían compartir un área activa común, pero no había aislamiento eléctrico para separarlos entre sí.
Estas ideas no pudieron ser aplicadas por la industria, hasta que se produjo un gran avance a finales de 1958. Tres personas de tres empresas estadounidenses resolvieron tres problemas fundamentales que obstaculizaban la producción de circuitos integrados. Jack Kilby, de Texas Instruments, patentó el principio de integración, creó los primeros prototipos de circuitos integrados y los comercializó. El invento de Kilby era un circuito integrado híbrido (CI híbrido), en lugar de un chip de circuito integrado monolítico (CI monolítico)[1] Entre finales de 1958 y principios de 1959, Kurt Lehovec, de Sprague Electric Company, desarrolló una forma de aislar eléctricamente los componentes en un cristal semiconductor, utilizando el aislamiento de unión p-n.
diseño ic
1. También conocido como chip desnudo, circuito integrado monolítico o microchip, IC es la abreviatura de circuito integrado o chip integrado. El CI es un paquete que contiene silicio con muchos circuitos, puertas lógicas, vías, transistores y otros componentes que trabajan juntos para realizar una función particular o una serie de funciones. Los circuitos integrados son los componentes básicos del hardware informático.

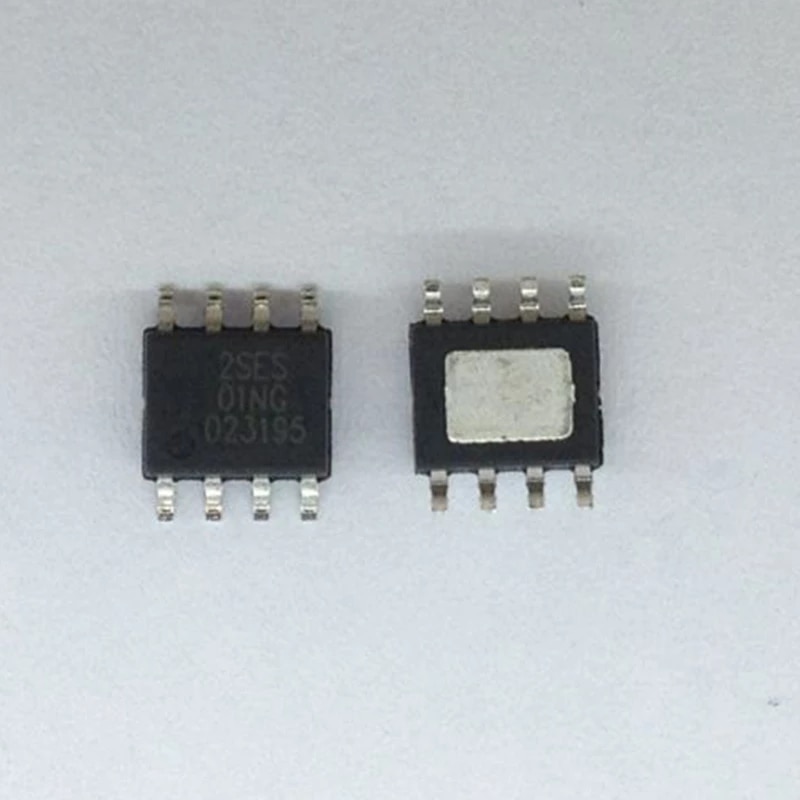

La imagen muestra un ejemplo de varios circuitos integrados. Dado que el circuito integrado es frágil, suele estar encerrado en un paquete de plástico del que salen clavijas metálicas para conectarse a una placa de circuito. Un circuito integrado puede estar empaquetado como SIP (single in-line package), DIP (dual in-line package), PLCC (plastic leaded chip carrier), o de otro tipo.
El circuito integrado fue introducido por primera vez como concepto por el ingeniero de radar británico Geoffrey Dummer el 7 de mayo de 1952. La tecnología de los circuitos integrados fue desarrollada posteriormente por Jack Kilby y Robert Noyce, y demostrada con éxito el 12 de septiembre de 1958.
Desde su creación, hay muchas generaciones de circuitos integrados con aumentos en el número de transistores y puertas lógicas por chip. A continuación se muestra una lista de cada generación y la capacidad aproximada de cada chip.
circuitos integrados en españa
Los circuitos integrados (CI) son la piedra angular de la electrónica moderna. Son el corazón y el cerebro de la mayoría de los circuitos. Son los omnipresentes «chips» negros que se encuentran en casi todas las placas de circuitos. A no ser que seas un mago de la electrónica analógica, lo más probable es que tengas al menos un circuito integrado en cada proyecto de electrónica que construyas, por lo que es importante entenderlos, por dentro y por fuera.
Un circuito integrado es un conjunto de componentes electrónicos -resistencias, transistores, condensadores, etc.- metidos en un pequeño chip. — Todos ellos están metidos en un pequeño chip y conectados entre sí para lograr un objetivo común. Los hay de todo tipo: puertas lógicas de un solo circuito, amplificadores operacionales, temporizadores 555, reguladores de tensión, controladores de motor, microcontroladores, microprocesadores, FPGAs… la lista es interminable.
Los circuitos integrados son uno de los conceptos más fundamentales de la electrónica. Sin embargo, se basan en algunos conocimientos previos, así que si no estás familiarizado con estos temas, considera la posibilidad de leer primero sus tutoriales…
La verdadera «carne» de un CI es una compleja estratificación de obleas semiconductoras, cobre y otros materiales, que se interconectan para formar transistores, resistencias u otros componentes de un circuito. La combinación cortada y formada de estas obleas se denomina matriz.
